Типы и размеры.

Максимальные размеры настила по несущей полосе 2100 мм, по связующему прутку 1000 мм.

В качестве несущей полосы используется стальная полоса следующих размеров (высота х толщина, мм.):

70*3, 70*4, 70*5, 80*3, 80*4, 80*5, 90*3, 90*4, 90*5, 100*4, 100*5, 110*5, 120*5, 130*5, 140*5

Шаг несущей полосы – 34, 68, 102 мм.

Для условий, где имеется повышенная опасность скольжения от снега, льда, смазок и влаги, несущая полоса сварного решётчатого настила может быть выполнена с зубьями противоскольжения.  По согласованию с заказчиком настил может быть изготовлен с иными размерами и формами зубьев противоскольжения.

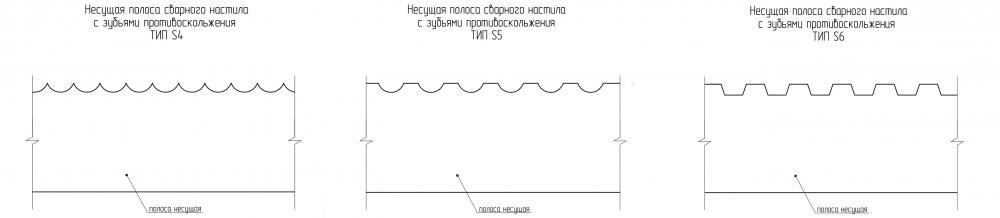

Виды и обозначение зубьев противоскольжения.

Основной вид связующего прутка – круглый с гладкой поверхностью диаметром 8,0 мм;

Длина связующего прутка от 300 до 1000 мм.

Шаг связующего прутка – 38, 50, 76, 100 мм.

Обрамление сварного решетчатого настила для больших нагрузок выполняется из стальной полосы толщиной от 3,0 до 5,0 мм.

Типы обрамления сварного решётчатого настила для больших нагрузок.

ТИП А Стандартный тип обрамления. Высота обрамления равна высоте несущей полосы. Настил обрамляется по периметру.

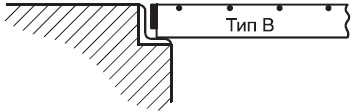

ТИП В Высота обрамления ниже на 5 мм высоты несущей полосы. Обрамляются торцы полос.
ТИП D Обрамляются торцы полос. Используется в качестве защитного ребра на площадках технического обслуживания.

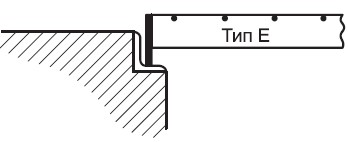

ТИП Е Обрамляются торцы полос. Используют в случаях, если высота несущей полосы ниже высоты опорного профиля
